Jak funguje přepěťová ochrana a jakou mít doma

Pro běžnou domácnost je základ svodič T2 v rozvaděči; citlivé spotřebiče jako počítač nebo televizi navíc ochrání T3 v zásuvce nebo přepěťová prodlužovačka.

Hlavní fakta v bodech:

• Přepěťová ochrana chrání elektroniku před náhlými výkyvy napětí způsobenými bleskem, spínacími procesy nebo poruchami v síti.
• Ochrana se dělí na tři stupně: T1 (u hromosvodu/hlavního přívodu), T2 (v rozvaděči) a T3 (u zásuvky).
• Přepěťová ochrana není totéž co proudový chránič ani jistič — každý prvek chrání před jiným typem nebezpečí.
• Pro běžnou domácnost je základ svodič T2 v rozvaděči; citlivou elektroniku navíc ochrání T3 v zásuvce nebo prodlužovačce.

Co je přepěťová ochrana a proč ji potřebujete

Přepěťová ochrana je souhrnné označení pro systém zařízení, která zachycují náhlé výkyvy napětí v elektrické síti a odvádějí je bezpečně do země dříve, než poškodí připojené spotřebiče. Konkrétní zařízení, která se instalují do rozvaděče nebo k zásuvce, se nazývají svodiče přepětí (někdy též přepěťové chrániče) a dělí se na tři stupně (T1, T2, T3) podle toho, kde v elektroinstalaci působí. Běžná domácí síť pracuje s napětím 230 V, ale při přepětí může hodnota na zlomek sekundy vyskočit na tisíce voltů, což stačí ke zničení počítače, televizoru nebo routeru.

Jak vzniká přepětí v domácí síti

Přepětí má dva hlavní zdroje. Atmosférické přepětí vzniká při bouřkách. Stačí úder blesku do vedení nebo do země v okolí, a elektromagnetická vlna se přenese do elektroinstalace. Provozní přepětí způsobují spínací procesy v rozvodné síti nebo poruchy u distributora. Hromosvod (bleskosvod) svádí proud blesku do země, ale sám o sobě nezabrání přepěťové vlně šířící se elektrickými vodiči uvnitř domu.

Jak funguje svodič přepětí

Svodič přepětí (SPD, Surge Protective Device) je zařízení, které při normálním provozu nepropouští žádný proud, ale při překročení prahového napětí okamžitě odvede přebytečnou energii do uzemnění. Celý proces trvá nanosekundy.

Klíčovou součástkou je varistor (z angl. „variable resistor“), metaloxidový rezistor, jehož odpor se mění podle napětí. Při běžných 230 V se chová jako izolant. Jakmile napětí překročí stanovenou mez, jeho odpor prudce klesne a varistor odvede přebytek do zemnící soustavy.

Varistor má omezenou životnost.  Každé zachycené přepětí ho částečně degraduje. Kvalitní svodiče proto mají indikátor stavu (zelená/červená signalizace), který ukazuje, zda je ochrana stále funkční. Z praxe víme, že řada domácností má v rozvaděči svodič s červeným indikátorem, aniž by o tom věděla. Doporučujeme stav kontrolovat alespoň jednou ročně, ideálně po každé silnější bouřce.

Norma ČSN EN 61643-11 stanovuje požadavky na svodiče přepětí v domovních instalacích. Při výběru svodiče vždy kontrolujte, zda tuto normu splňuje.

Stupně přepěťové ochrany: T1, T2 a T3

Ochrana proti přepětí se instaluje kaskádovitě ve třech stupních. T1 zachycuje energii přímého úderu blesku, T2 chrání rozvaděč a T3 odfiltruje zbytkové přepětí u koncových zařízení.

Přepěťová ochrana do rozvaděče (T1 a T2)

Svodič typu T1 (dříve třída B) se instaluje na hlavní přívod, obvykle v kombinaci s hromosvodem. Je dimenzovaný na zachycení bleskového proudu, typicky 25–100 kA. T1 je povinný všude tam, kde je instalován hromosvod. Můžete se setkat i s pojmem bleskojistka — ten označuje především svodič bleskových proudů (T1), i když se hovorově používá i pro svodiče přepětí obecně.

Svodič typu T2 (dříve třída C) patří do domovního rozvaděče a chrání vnitřní elektroinstalaci. Zachytí přepětí přenesené ze sítě i zbytkovou energii, kterou propustí T1. T2 je absolutní minimum pro každou domácnost.

Na trhu najdete i kombinované svodiče T1+T2, které spojují oba stupně do jednoho modulu. Jsou praktické zejména pro rodinné domy s hromosvodem.

U svodičů v rozvaděči (T1/T2) je nutné, aby byly předjištěny odpovídajícím jističem nebo pojistkou (dle typu svodiče), aby v případě selhání varistoru (zkratu) došlo k bezpečnému odpojení. Typ a hodnotu předjištění určí revizní technik.

Přepěťová ochrana do zásuvky a prodlužovačka s přepěťovou ochranou (T3)

Svodič typu T3 (dříve třída D) se instaluje přímo u koncového zařízení, buď jako přepěťová ochrana do zásuvky (adaptér), nebo jako prodlužovačka s integrovanou přepěťovou ochranou. T3 má smysl u citlivé elektroniky, jako je například počítač, televize, herní konzole nebo router.

Při výběru se zaměřte na maximální svodový proud (čím vyšší, tím lepší) a indikátor funkčnosti. Důležité: přepěťová prodlužovačka nenahrazuje svodič T2 v rozvaděči.  Funguje jako poslední stupeň ochrany, ne jako jediný.

Srovnání stupňů přepěťové ochrany

Parametr	T1	T2	T3
Kde se instaluje	Hlavní přívod / u hromosvodu	Domovní rozvaděč	Zásuvka / prodlužovačka
Chrání před	Přímý úder blesku	Přepětí ze sítě, nepřímý blesk	Zbytkové přepětí
Typický svodový proud	25–100 kA	5–40 kA	1,5–10 kA
Pro koho je nutný	Domy s hromosvodem	Každá domácnost	Citlivá elektronika
Instalaci provede	Revizní technik	Revizní technik	Kdokoli (plug & play)
Orientační cena (bez montáže)	2 000–5 000 Kč	800–3 000 Kč	300–1 500 Kč

Zapojení přepěťové ochrany

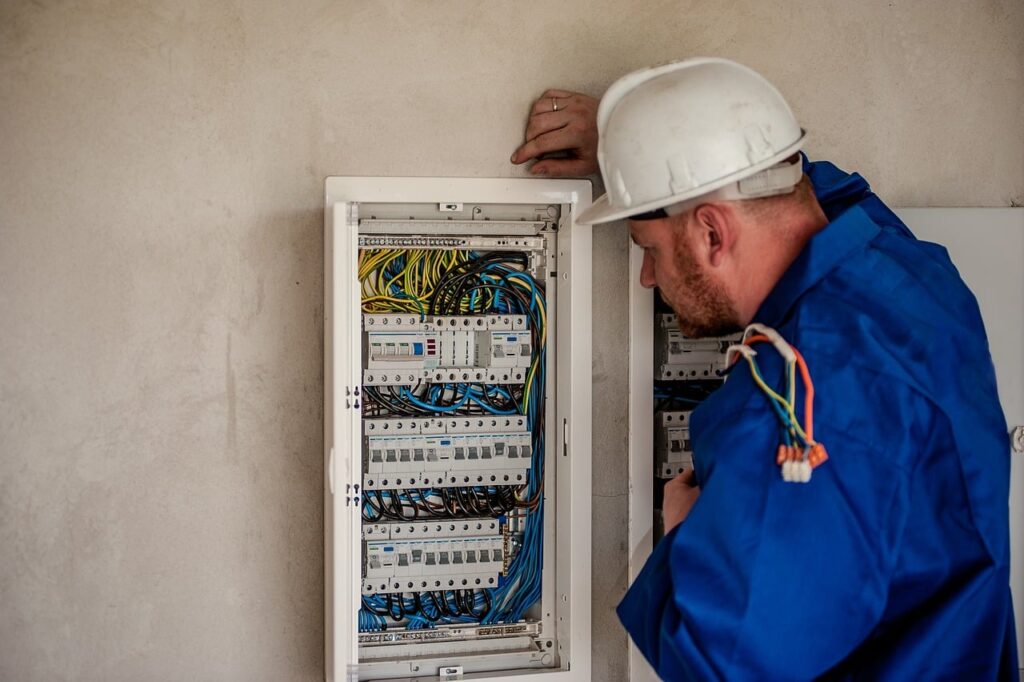

Svodič přepětí se zapojuje do elektrické instalace mezi fázový vodič a uzemnění. Instalaci svodičů T1 a T2 vždy svěřte reviznímu technikovi. Správné uzemnění domu je nezbytnou podmínkou. Bez něj nemá svodič kam odvést zachycenou energii. Zapojení T3 naproti tomu zvládnete sami. Adaptér stačí zasunout do zásuvky a zapojit do něj spotřebič.

A jak je to s přepěťovou ochranou pro fotovoltaiku? Pokud fotovoltaiku doma na střeše máte, počítejte s tím, že pojišťovny ji často vyžadují jako podmínku pojistného plnění. Zde vám odborný technik nainstaluje svodiče na DC straně (mezi panely a střídačem) i na AC straně (za střídačem).

Přepěťová ochrana proti blesku: jak spolupracuje přepěťová ochrana s hromosvodem

Hromosvod svádí proud blesku do země, ale nedokáže zabránit přepěťové vlně šířící se elektrickými vodiči uvnitř domu. Teprve kombinace hromosvodu a svodičů přepětí poskytuje úplnou ochranu.

V praxi funguje kaskáda: hromosvod zachytí přímý úder → T1 odvede bleskový proud z elektroinstalace → T2 srazí zbylé přepětí na bezpečnou úroveň → T3 dočistí zbytkové přepětí. Podle ČSN EN 62305 je instalace svodičů T1 povinná všude tam, kde je na budově hromosvod.

Ne každý dům ale hromosvod má. Vyhláška č. 268/2009 Sb. ho vyžaduje u novostaveb, ale u starších domů povinnost zpětné instalace neexistuje. Pokud ho nemá, je přepěťová ochrana T2 o to důležitější.

Zda váš dům hromosvod má, nejsnáze zjistíte pohledem na střechu a fasádu — jímací tyče na hřebeni a kovové svody vedoucí po stěně k zemi jsou dobře viditelné. V bytovém domě se můžete dále informovat u správce budovy nebo SVJ. U rodinného domu najdete údaje v projektové dokumentaci stavby nebo v revizní zprávě elektroinstalace.

Častý omyl: přepěťová ochrana vs. proudový chránič vs. jistič

Přepěťová ochrana, proudový chránič a jistič plní v rozvaděči tři zcela odlišné funkce a vzájemně se nenahrazují. Jistič chrání vedení před přetížením a zkratem. Proudový chránič sleduje únik proudu. Pokud proud „utíká“ jinou cestou (např. přes lidské tělo), chránič okamžitě vypne a chrání před úrazem. Přepěťová ochrana reaguje na náhlé výkyvy napětí a odvádí je do země.

Lidé často spoléhají na jistič nebo proudový chránič v domnění, že je chrání i před přepětím. Jistič ale nezareaguje na mikrosekundový výkyv napětí a proudový chránič řeší únik proudu, ne jeho napětí.

Jakou přepěťovou ochranu mít doma

Pro většinu domácností platí: svodič T2 v rozvaděči je základ. Domy s hromosvodem potřebují navíc T1 (nebo kombinovaný T1+T2). U citlivé elektroniky se vyplatí doplnit T3 v zásuvce nebo přepěťovou prodlužovačku. Pokud máte fotovoltaiku, přepěťová ochrana je často podmínkou pojistného plnění u pojišťoven.

Instalaci T1 a T2 svěřte reviznímu technikovi, T3 zvládnete sami. Investice se typicky pohybuje v řádu jednotek tisíc korun — zlomek ceny elektroniky, kterou chrání.

Nevíte, jakou ochranu váš dům aktuálně má? V bytovém domě se informujte u správce budovy nebo SVJ, u rodinného domu nahlédněte do projektové dokumentace nebo revizní zprávy elektroinstalace.

Často kladené otázky (FAQ)

Co je přepěťová ochrana a k čemu slouží?

Přepěťová ochrana je souhrnné označení pro systém zařízení (svodičů přepětí), která chrání elektrické spotřebiče před náhlými výkyvy napětí v síti. Zachycuje přepětí způsobené blesky, poruchami v síti nebo spínáním velkých spotřebičů a odvádí přebytečnou energii do uzemnění.

Jak funguje svodič přepětí?

Svodič přepětí obsahuje varistor — součástku, která při normálním napětí nepropouští proud. Jakmile napětí překročí stanovenou mez, varistor prudce sníží svůj odpor a odvede energetický přebytek do země. Celý proces trvá nanosekundy.

Jaký je rozdíl mezi přepěťovou ochranou T1, T2 a T3?

T1 se instaluje u hlavního přívodu a zachycuje přímý úder blesku. T2 patří do rozvaděče a chrání před přepětím ze sítě. T3 se umísťuje u zásuvky a chrání citlivou elektroniku před zbytkovým přepětím. Stupně fungují kaskádovitě.

Potřebuji přepěťovou ochranu, i když mám hromosvod?

Ano, rozhodně. Hromosvod svádí proud blesku do země, ale nezabrání přepěťové vlně šířící se elektroinstalací. Přepěťová ochrana T1 je u domů s hromosvodem dokonce povinná podle normy ČSN EN 62305.

Chrání přepěťová ochrana dům před přímým úderem blesku?

Ne. Přepěťová ochrana chrání elektroniku před přepětím, které blesk způsobí v elektrické síti. Samotnou budovu před přímým úderem blesku chrání pouze hromosvod. Řada starších domů v Česku přitom hromosvod nemá — v takovém případě je svodič T2 v rozvaděči alespoň ochranou elektroniky, i když budovu jako takovou neochrání.

Stačí přepěťová prodlužovačka místo svodiče v rozvaděči?

Ne. Přepěťová prodlužovačka (stupeň T3) je pouze doplňkovou ochranou, která filtruje zbytkové přepětí. Bez svodiče T2 v rozvaděči je vystavena plnému náporu přepětí ze sítě, což výrazně snižuje její účinnost i životnost.

Co je proudový chránič a liší se od přepěťové ochrany?

Proudový chránič sleduje únik proudu mimo obvod a chrání osoby před úrazem elektrickým proudem. Přepěťová ochrana řeší jiný problém — náhlé výkyvy napětí, které mohou zničit elektroniku. Jde o dva různé ochranné prvky, které se vzájemně nenahrazují.

Kolik stojí přepěťová ochrana do rozvaděče?

Svodič T2 do rozvaděče stojí orientačně 800–3 000 Kč podle parametrů a výrobce. Kombinovaný svodič T1+T2 vyjde na 2 000–5 000 Kč. K tomu je potřeba počítat s cenou instalace revizním technikem.

Jak poznám, že svodič přepětí je opotřebený?

Kvalitní svodiče mají vizuální indikátor stavu — okénko se zelenou (funkční) nebo červenou (opotřebený) signalizací. Pokud indikátor ukazuje červenou nebo svodič zachytil silné přepětí, je třeba ho vyměnit.
